容器网络其实并不难

使用容器总是感觉像使用魔法一样。对于那些理解底层原理的人来说容器很好用,但是对于不理解的人来说就是个噩梦。很幸运的是,我们已经研究容器技术很久了,甚至成功揭秘容器只是隔离并受限的Linux进程,运行容器并不需要镜像,以及另一个方面,构建镜像需要运行一些容器。
现在是时候解决容器网络问题了。或者更准确地说,单主机容器网络问题。本文会回答这些问题:

  • 如何虚拟化网络资源,让容器认为自己拥有独占网络?
  • 如何让容器们和平共处,之间不会互相干扰,并且能够互相通信?
  • 从容器内部如何访问外部世界(比如,互联网)?
  • 从外部世界如何访问某台机器上的容器呢(比如,端口发布)?

最终结果很明显,单主机容器网络是已知的Linux功能的简单组合:

  • 网络命名空间(namespace)
  • 虚拟Ethernet设备(veth)
  • 虚拟网络交换机(网桥)
  • IP路由和网络地址翻译(NAT)

并且不需要任何代码就可以让这样的网络魔法发生……

前提条件

任意Linux发行版都可以。本文的所有例子都是在vagrant CentOS 8的虚拟机上执行的:


$ vagrant init centos/8
$ vagrant up
$ vagrant ssh
[vagrant@localhost ~]$ uname -a
Linux localhost.localdomain 4.18.0-147.3.1.el8_1.x86_64

为了简单起见,本文使用容器化解决方案(比如,Docker或者Podman)。我们会重点介绍基本概念,并使用最简单的工具来达到学习目标。

network命名空间隔离容器

Linux网络栈包括哪些部分?显然,是一系列网络设备。还有别的吗?可能还包括一系列的路由规则。并且不要忘记,netfilter hook,包括由iptables规则定义的。
我们可以快速创建一个并不复杂的脚本inspect-net-stack.sh:

#!/usr/bin/env bash

echo "> Network devices"
ip link
echo -e "n> Route table"
ip route
echo -e "n> Iptables rules"
iptables --list-rules

在运行脚本前,让我们修改下iptable rule:

$ sudo iptables -N ROOT_NS

这之后,在机器上执行上面的脚本,输出如下:

$ sudo ./inspect-net-stack.sh
> Network devices
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000
    link/ether 52:54:00:e3:27:77 brd ff:ff:ff:ff:ff:ff
> Route table
default via 10.0.2.2 dev eth0 proto dhcp metric 100
10.0.2.0/24 dev eth0 proto kernel scope link src 10.0.2.15 metric 100
> Iptables rules
-P INPUT ACCEPT
-P FORWARD ACCEPT
-P OUTPUT ACCEPT
-N ROOT_NS

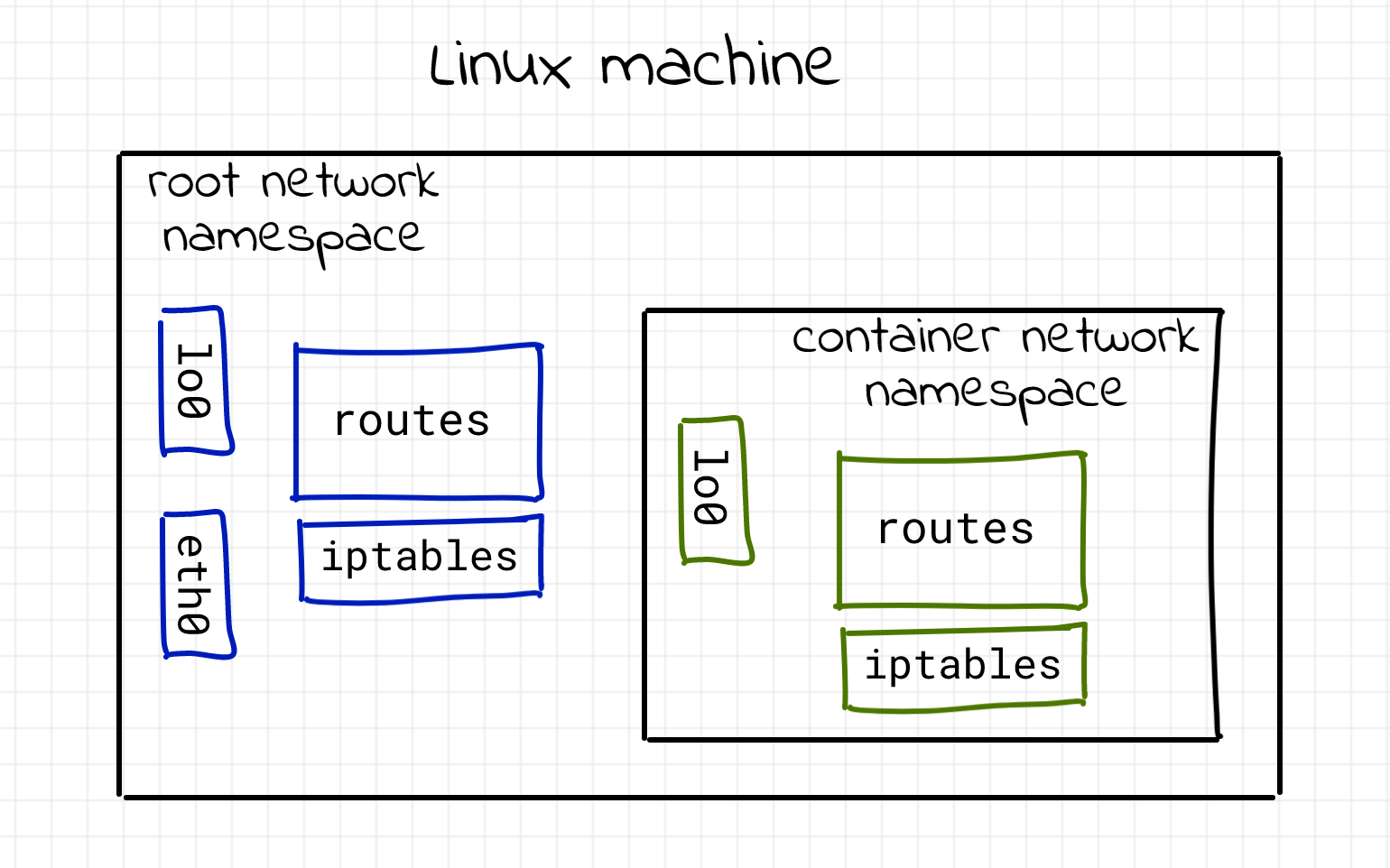

我们对这些输出感兴趣,因为要确保即将创建的每个容器都有各自独立的网络栈。
你可能已经知道了,用于容器隔离的一个Linux命名空间是网络命名空间(network namespace)。从man ip-netns可以看到,“网络命名空间是网络栈逻辑上的另一个副本,它有自己的路由,防火墙规则和网络设备。”为了简化起见,这是本文使用的唯一的命名空间。我们并没有创建完全隔离的容器,而是将范围限制在网络栈上。
创建网络命名空间的一种方法是ip工具——是iproute2的一部分:

$ sudo ip netns add netns0
$ ip netns
netns0

如何使用刚才创建的命名空间呢?一个很好用的命令nsenter。进入一个或多个特定的命名空间,然后执行指定的脚本:

$ sudo nsenter --net=/var/run/netns/netns0 bash
# 新建的bash进程在netns0里
$ sudo ./inspect-net-stack.sh
> Network devices
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
> Route table
> Iptables rules
-P INPUT ACCEPT
-P FORWARD ACCEPT
-P OUTPUT ACCEPT

从上面的输出可以清楚地看到bash进程运行在netns0命名空间,这时看到的是完全不同的网络栈。这里没有路由规则,没有自定义的iptables chain,只有一个loopback的网络设备。

容器网络其实并不难-1

使用虚拟的Ethernet设备(veth)将容器连接到主机上

如果我们无法和某个专有的网络栈通信,那么它看上去就没什么用。幸运的是,Linux提供了好用的工具——虚拟Ethernet设备。从man veth可以看到,“veth设备是虚拟Ethernet设备。他们可以作为网络命名空间之间的通道(tunnel),从而创建连接到另一个命名空间里的物理网络设备的桥梁,但是也可以作为独立的网络设备使用。”
虚拟Ethernet设备通常都成对出现。不用担心,先看一下创建的脚本:

$ sudo ip link add veth0 type veth peer name ceth0

用这条简单的命令,我们就可以创建一对互联的虚拟Ethernet设备。默认选择了veth0和ceth0这两个名称。

$ ip link
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000
    link/ether 52:54:00:e3:27:77 brd ff:ff:ff:ff:ff:ff
5: ceth0@veth0: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 66:2d:24:e3:49:3f brd ff:ff:ff:ff:ff:ff
6: veth0@ceth0: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 96:e8:de:1d:22:e0 brd ff:ff:ff:ff:ff:ff

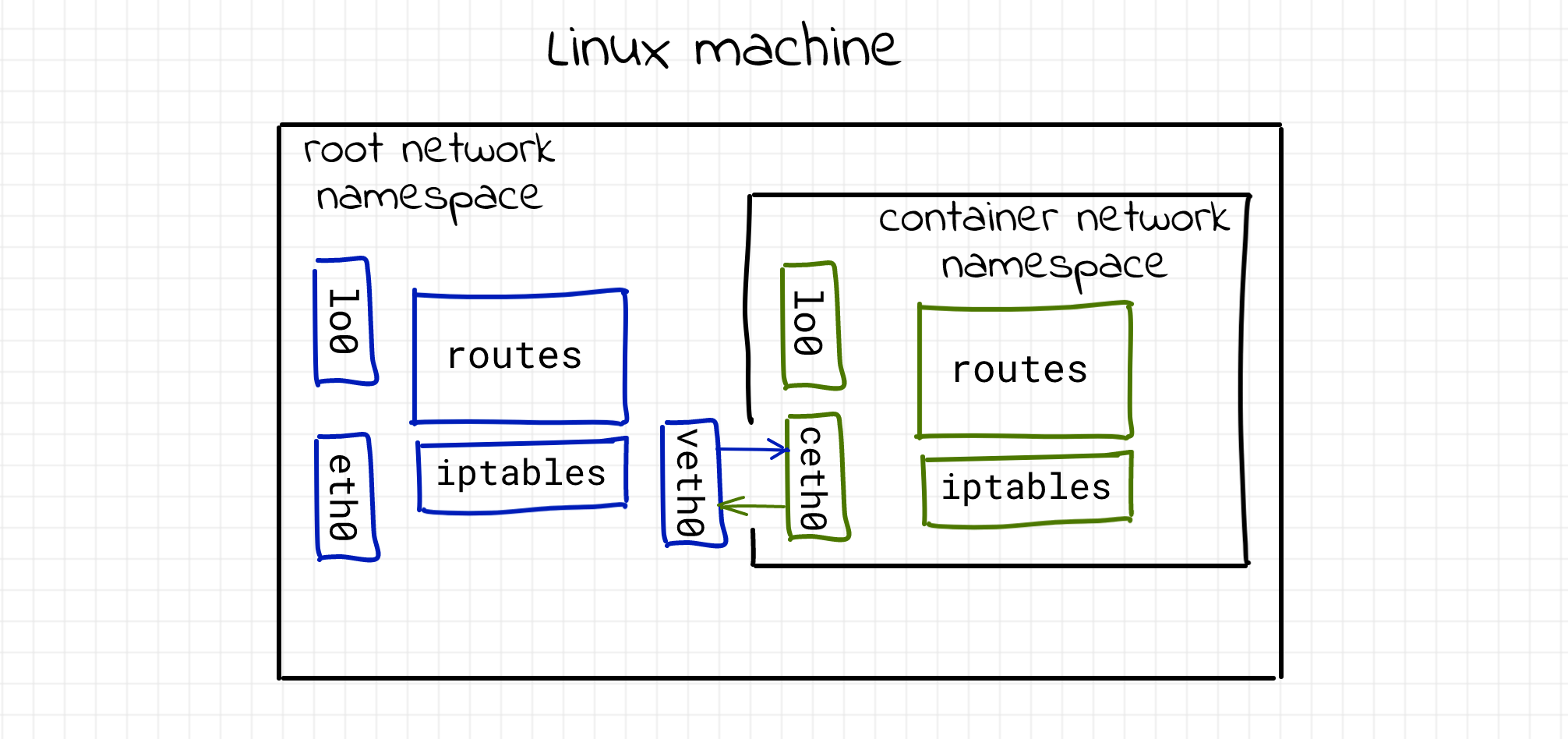

创建的veth0和ceth0都在主机的网络栈(也称为root网络命名空间)上。将netns0命名空间连接到root命名空间,需要将一个设备留在root命名空间,另一个挪到netns0里:

$ sudo ip link set ceth0 netns netns0
# 列出所有设备,可以看到ceth0已经从root栈里消失了
$ ip link
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000
    link/ether 52:54:00:e3:27:77 brd ff:ff:ff:ff:ff:ff
6: veth0@if5: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 96:e8:de:1d:22:e0 brd ff:ff:ff:ff:ff:ff link-netns netns0

一旦启用设备并且分配了合适的IP地址,其中一个设备上产生的包会立刻出现在其配对设备里,从而连接起两个命名空间。从root命名空间开始:

$ sudo ip link set veth0 up
$ sudo ip addr add 172.18.0.11/16 dev veth0

然后是netns0:

$ sudo nsenter --net=/var/run/netns/netns0
$ ip link set lo up  # whoops
$ ip link set ceth0 up
$ ip addr add 172.18.0.10/16 dev ceth0
$ ip link
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
5: ceth0@if6: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default qlen 1000
    link/ether 66:2d:24:e3:49:3f brd ff:ff:ff:ff:ff:ff link-netnsid 0
容器网络其实并不难-2

检查连通性:

在netns0里ping root的 veth0
$ ping -c 2 172.18.0.11
PING 172.18.0.11 (172.18.0.11) 56(84) bytes of data.
64 bytes from 172.18.0.11: icmp_seq=1 ttl=64 time=0.038 ms
64 bytes from 172.18.0.11: icmp_seq=2 ttl=64 time=0.040 ms
--- 172.18.0.11 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 58ms
rtt min/avg/max/mdev = 0.038/0.039/0.040/0.001 ms
#  离开 netns0
$ exit
# 在root命名空间里ping ceth0
$ ping -c 2 172.18.0.10
PING 172.18.0.10 (172.18.0.10) 56(84) bytes of data.
64 bytes from 172.18.0.10: icmp_seq=1 ttl=64 time=0.073 ms
64 bytes from 172.18.0.10: icmp_seq=2 ttl=64 time=0.046 ms
--- 172.18.0.10 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 3ms
rtt min/avg/max/mdev = 0.046/0.059/0.073/0.015 ms

同时,如果尝试从netns0命名空间访问其他地址,也同样可以成功:

# 在 root 命名空间
$ ip addr show dev eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 52:54:00:e3:27:77 brd ff:ff:ff:ff:ff:ff
    inet 10.0.2.15/24 brd 10.0.2.255 scope global dynamic noprefixroute eth0
       valid_lft 84057sec preferred_lft 84057sec
    inet6 fe80::5054:ff:fee3:2777/64 scope link
       valid_lft forever preferred_lft forever
# 记住这里IP是10.0.2.15
$ sudo nsenter --net=/var/run/netns/netns0
# 尝试ping主机的eth0
$ ping 10.0.2.15
connect: Network is unreachable
# 尝试连接外网
$ ping 8.8.8.8
connect: Network is unreachable

这也很好理解。在netns0路由表里没有这类包的路由。唯一的entry是如何到达172.18.0.0/16网络:

# 在netns0命名空间:
$ ip route
172.18.0.0/16 dev ceth0 proto kernel scope link src 172.18.0.10

Linux有好几种方式建立路由表。其中一种是直接从网络接口上提取路由。记住,命名空间创建后, netns0里的路由表是空的。但是随后我们添加了ceth0设备并且分配了IP地址172.18.0.0/16。因为我们使用的不是简单的IP地址,而是地址和子网掩码的组合,网络栈可以从其中提取出路由信息。目的地是172.18.0.0/16的每个网络包都会通过ceth0设备。但是其他包会被丢弃。类似的,root命名空间也有了个新的路由:

# 在netns0命名空间:
$ ip route
# ... omitted lines ...
172.18.0.0/16 dev veth0 proto kernel scope link src 172.18.0.11

这里,就可以回答第一个问题了。我们了解了如何隔离,虚拟化并且连接Linux网络栈。


使用虚拟网络switch(网桥)连接容器

容器化思想的驱动力是高效的资源共享。所以,一台机器上只运行一个容器并不常见。相反,最终目标是尽可能地在共享的环境上运行更多的隔离进程。因此,如果按照上述veth方案,在同一台主机上放置多个容器的话会发生什么呢?让我们尝试添加第二个容器。

#  root 命名空间
$ sudo ip netns add netns1
$ sudo ip link add veth1 type veth peer name ceth1
$ sudo ip link set ceth1 netns netns1
$ sudo ip link set veth1 up
$ sudo ip addr add 172.18.0.21/16 dev veth1
$ sudo nsenter --net=/var/run/netns/netns1
$ ip link set lo up
$ ip link set ceth1 up
$ ip addr add 172.18.0.20/16 dev ceth1

检查连通性:

# 从netns1无法连通root 命名空间!
$ ping -c 2 172.18.0.21
PING 172.18.0.21 (172.18.0.21) 56(84) bytes of data.
From 172.18.0.20 icmp_seq=1 Destination Host Unreachable
From 172.18.0.20 icmp_seq=2 Destination Host Unreachable
--- 172.18.0.21 ping statistics ---
2 packets transmitted, 0 received, +2 errors, 100% packet loss, time 55ms
pipe 2
# 但是路由是存在的!
$ ip route
172.18.0.0/16 dev ceth1 proto kernel scope link src 172.18.0.20
# 离开 `netns1`
$ exit
# 从 root 命名空间无法连通`netns1`
$ ping -c 2 172.18.0.20
PING 172.18.0.20 (172.18.0.20) 56(84) bytes of data.
From 172.18.0.11 icmp_seq=1 Destination Host Unreachable
From 172.18.0.11 icmp_seq=2 Destination Host Unreachable
--- 172.18.0.20 ping statistics ---
2 packets transmitted, 0 received, +2 errors, 100% packet loss, time 23ms
pipe 2
# 从netns0可以连通`veth1`
$ sudo nsenter --net=/var/run/netns/netns0
$ ping -c 2 172.18.0.21
PING 172.18.0.21 (172.18.0.21) 56(84) bytes of data.
64 bytes from 172.18.0.21: icmp_seq=1 ttl=64 time=0.037 ms
64 bytes from 172.18.0.21: icmp_seq=2 ttl=64 time=0.046 ms
--- 172.18.0.21 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 33ms
rtt min/avg/max/mdev = 0.037/0.041/0.046/0.007 ms
# 但是仍然无法连通netns1
$ ping -c 2 172.18.0.20
PING 172.18.0.20 (172.18.0.20) 56(84) bytes of data.
From 172.18.0.10 icmp_seq=1 Destination Host Unreachable
From 172.18.0.10 icmp_seq=2 Destination Host Unreachable
--- 172.18.0.20 ping statistics ---
2 packets transmitted, 0 received, +2 errors, 100% packet loss, time 63ms
pipe 2

晕!有地方出错了……netns1有问题。它无法连接到root,并且从root命名空间里也无法访问到它。但是,因为两个容器都在相同的IP网段172.18.0.0/16里,从netns0容器可以访问到主机的veth1。
这里花了些时间来找到原因,不过很明显遇到的是路由问题。先查一下root命名空间的路由表:

$ ip route
# ... 忽略无关行... #
172.18.0.0/16 dev veth0 proto kernel scope link src 172.18.0.11
172.18.0.0/16 dev veth1 proto kernel scope link src 172.18.0.21

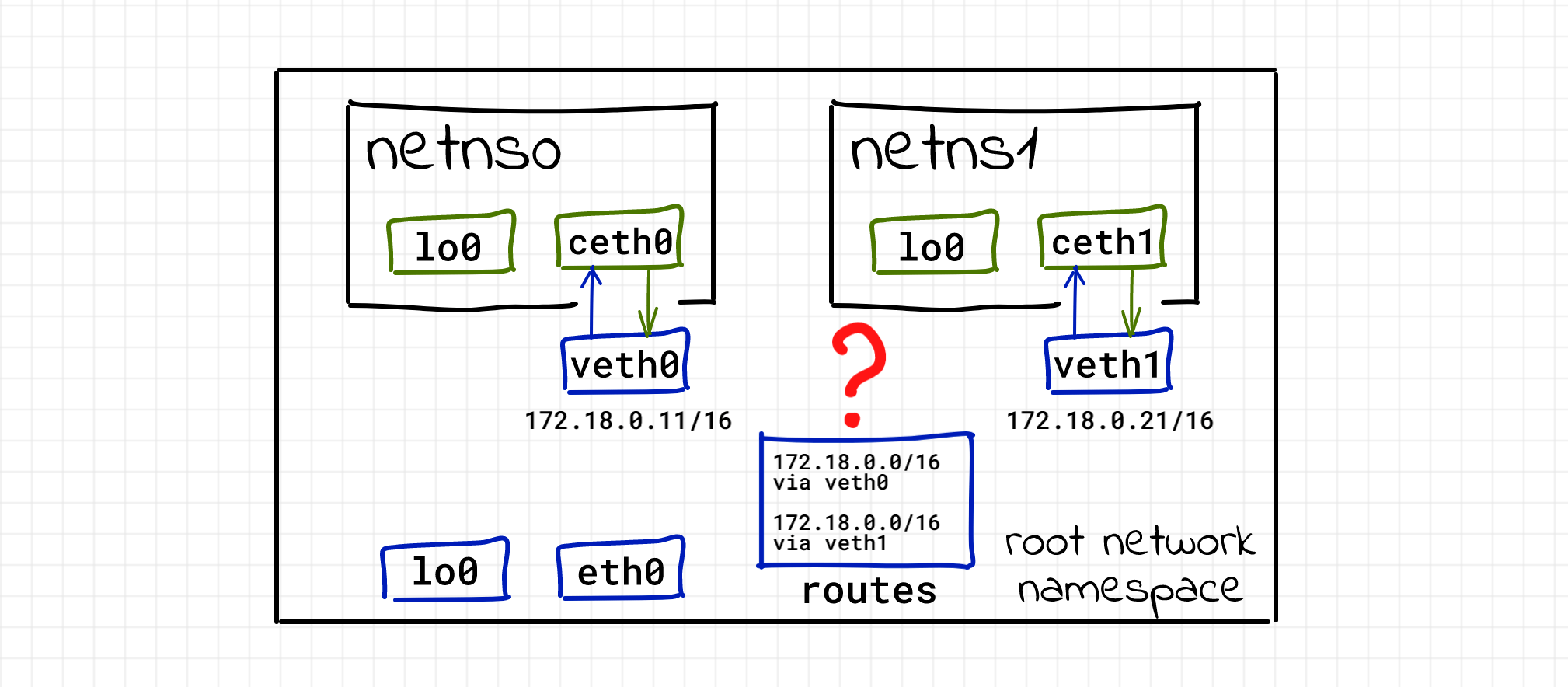

在添加了第二个veth对之后,root的网络栈知道了新路由172.18.0.0/16 dev veth1 proto kernel scope link src 172.18.0.21,但是之前已经存在该网络的路由了。当第二个容器尝试ping veth1时,选中的是第一个路由规则,这导致网络无法连通。如果我们删除第一个路由sudo ip route delete 172.18.0.0/16 dev veth0 proto kernel scope link src 172.18.0.11,然后重新检查连通性,应该就没有问题了。netns1可以连通,但是netns0就不行了。

容器网络其实并不难-3

如果我们为netns1选择其他的网段,应该就都可以连通。但是,多个容器在同一个IP网段上应该是合理的使用场景。因此,我们需要调整veth方案。
别忘了还有Linux网桥——另一种虚拟化网络技术!Linux网桥作用类似于网络switch。它会在连接到其上的接口间转发网络包。并且因为它是switch,它是在L2层完成这些转发的。
试试这个工具。但是首先,需要清除已有设置,因为之前的一些配置现在不再需要了。删除网络命名空间:

$ sudo ip netns delete netns0
$ sudo ip netns delete netns1
# But if you still have some leftovers...
$ sudo ip link delete veth0
$ sudo ip link delete ceth0
$ sudo ip link delete veth1
$ sudo ip link delete ceth1

快速重建两个容器。注意,我们没有给新的veth0和veth1设备分配任何IP地址:

$ sudo ip netns add netns0
$ sudo ip link add veth0 type veth peer name ceth0
$ sudo ip link set veth0 up
$ sudo ip link set ceth0 netns netns0
$ sudo nsenter --net=/var/run/netns/netns0
$ ip link set lo up
$ ip link set ceth0 up
$ ip addr add 172.18.0.10/16 dev ceth0
$ exit
$ sudo ip netns add netns1
$ sudo ip link add veth1 type veth peer name ceth1
$ sudo ip link set veth1 up
$ sudo ip link set ceth1 netns netns1
$ sudo nsenter --net=/var/run/netns/netns1
$ ip link set lo up
$ ip link set ceth1 up
$ ip addr add 172.18.0.20/16 dev ceth1
$ exit

确保主机上没有新的路由:

$ ip route
default via 10.0.2.2 dev eth0 proto dhcp metric 100
10.0.2.0/24 dev eth0 proto kernel scope link src 10.0.2.15 metric 100

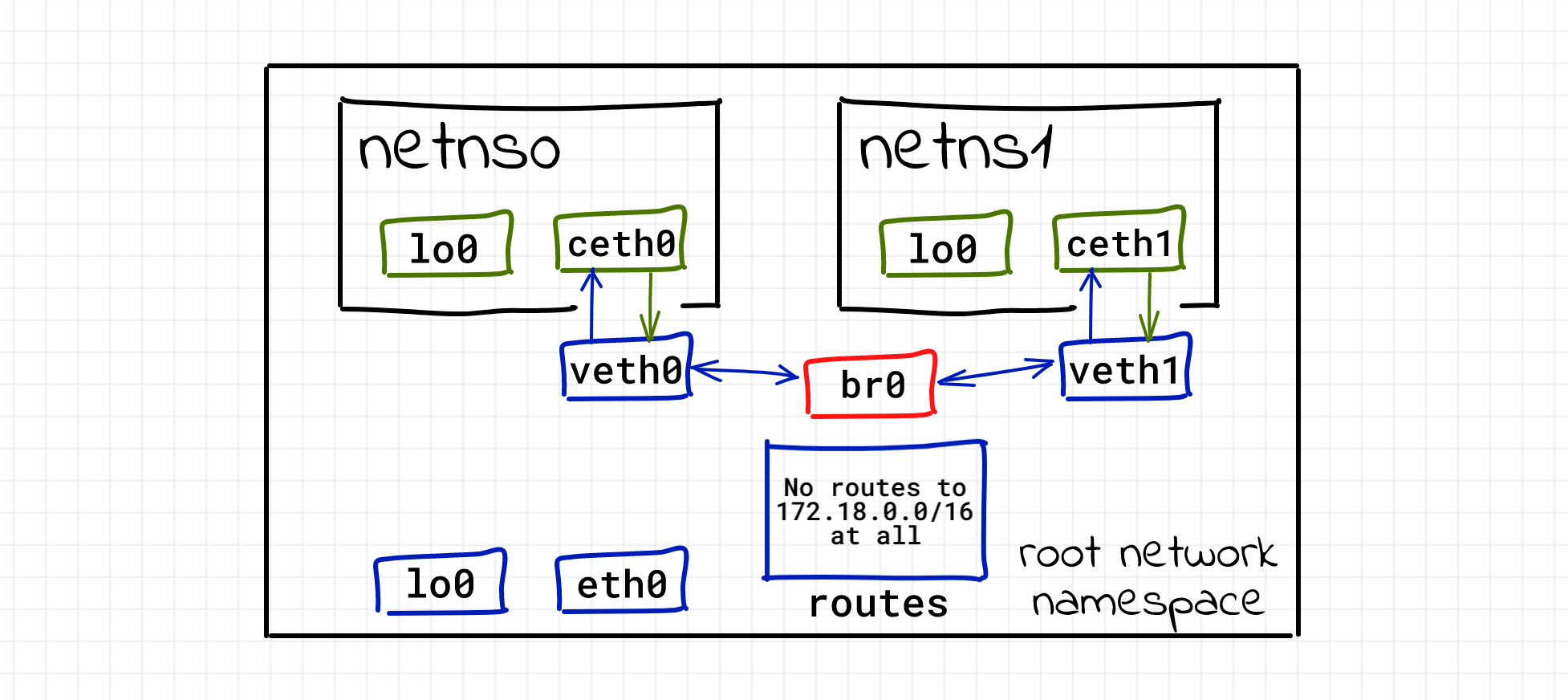

最后创建网桥接口:

$ sudo ip link add br0 type bridge
$ sudo ip link set br0 up

将veth0和veth1接到网桥上:

$ sudo ip link set veth0 master br0
$ sudo ip link set veth1 master br0
容器网络其实并不难-4

检查容器间的连通性:

$ sudo nsenter --net=/var/run/netns/netns0
$ ping -c 2 172.18.0.20
PING 172.18.0.20 (172.18.0.20) 56(84) bytes of data.
64 bytes from 172.18.0.20: icmp_seq=1 ttl=64 time=0.259 ms
64 bytes from 172.18.0.20: icmp_seq=2 ttl=64 time=0.051 ms
--- 172.18.0.20 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 2ms
rtt min/avg/max/mdev = 0.051/0.155/0.259/0.104 ms
$ sudo nsenter --net=/var/run/netns/netns1
$ ping -c 2 172.18.0.10
PING 172.18.0.10 (172.18.0.10) 56(84) bytes of data.
64 bytes from 172.18.0.10: icmp_seq=1 ttl=64 time=0.037 ms
64 bytes from 172.18.0.10: icmp_seq=2 ttl=64 time=0.089 ms
--- 172.18.0.10 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 36ms
rtt min/avg/max/mdev = 0.037/0.063/0.089/0.026 ms

太好了!工作得很好。用这种新方案,我们根本不需要配置veth0和veth1。只需要在ceth0和ceth1端点分配两个IP地址。但是因为它们都连接在相同的Ethernet上(记住,它们连接到虚拟switch上),之间在L2层是连通的:

$ sudo nsenter --net=/var/run/netns/netns0
$ ip neigh
172.18.0.20 dev ceth0 lladdr 6e:9c:ae:02:60:de STALE
$ exit
$ sudo nsenter --net=/var/run/netns/netns1
$ ip neigh
172.18.0.10 dev ceth1 lladdr 66:f3:8c:75:09:29 STALE
$ exit

太好了,我们学习了如何将容器变成友邻,让它们互不干扰,但是又可以连通。

连接外部世界(IP路由和地址伪装(masquerading))

容器间可以通信。但是它们能和主机,比如root命名空间,通信吗?

$ sudo nsenter --net=/var/run/netns/netns0
$ ping 10.0.2.15  # eth0 address
connect: Network is unreachable

这里很明显,netns0没有路由:

$ ip route
172.18.0.0/16 dev ceth0 proto kernel scope link src 172.18.0.10

root命名空间不能和容器通信:

# Use exit to leave `netns0` first:
$ ping -c 2 172.18.0.10
PING 172.18.0.10 (172.18.0.10) 56(84) bytes of data.
From 213.51.1.123 icmp_seq=1 Destination Net Unreachable
From 213.51.1.123 icmp_seq=2 Destination Net Unreachable
--- 172.18.0.10 ping statistics ---
2 packets transmitted, 0 received, +2 errors, 100% packet loss, time 3ms
$ ping -c 2 172.18.0.20
PING 172.18.0.20 (172.18.0.20) 56(84) bytes of data.
From 213.51.1.123 icmp_seq=1 Destination Net Unreachable
From 213.51.1.123 icmp_seq=2 Destination Net Unreachable
--- 172.18.0.20 ping statistics ---
2 packets transmitted, 0 received, +2 errors, 100% packet loss, time 3ms

要建立root和容器命名空间的连通性,我们需要给网桥网络接口分配IP地址:

$ sudo ip addr add 172.18.0.1/16 dev br0

一旦给网桥网络接口分配了IP地址,在主机的路由表里就会多一条路由:

$ ip route
# ... omitted lines ...
172.18.0.0/16 dev br0 proto kernel scope link src 172.18.0.1
$ ping -c 2 172.18.0.10
PING 172.18.0.10 (172.18.0.10) 56(84) bytes of data.
64 bytes from 172.18.0.10: icmp_seq=1 ttl=64 time=0.036 ms
64 bytes from 172.18.0.10: icmp_seq=2 ttl=64 time=0.049 ms
--- 172.18.0.10 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 11ms
rtt min/avg/max/mdev = 0.036/0.042/0.049/0.009 ms
$ ping -c 2 172.18.0.20
PING 172.18.0.20 (172.18.0.20) 56(84) bytes of data.
64 bytes from 172.18.0.20: icmp_seq=1 ttl=64 time=0.059 ms
64 bytes from 172.18.0.20: icmp_seq=2 ttl=64 time=0.056 ms
--- 172.18.0.20 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 4ms
rtt min/avg/max/mdev = 0.056/0.057/0.059/0.007 ms

容器可能也可以ping网桥接口,但是它们还是无法连接到主机的eth0。需要为容器添加默认的路由:

$ sudo nsenter --net=/var/run/netns/netns0
$ ip route add default via 172.18.0.1
$ ping -c 2 10.0.2.15
PING 10.0.2.15 (10.0.2.15) 56(84) bytes of data.
64 bytes from 10.0.2.15: icmp_seq=1 ttl=64 time=0.036 ms
64 bytes from 10.0.2.15: icmp_seq=2 ttl=64 time=0.053 ms
--- 10.0.2.15 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 14ms
rtt min/avg/max/mdev = 0.036/0.044/0.053/0.010 ms
# And repeat the change for `netns1`

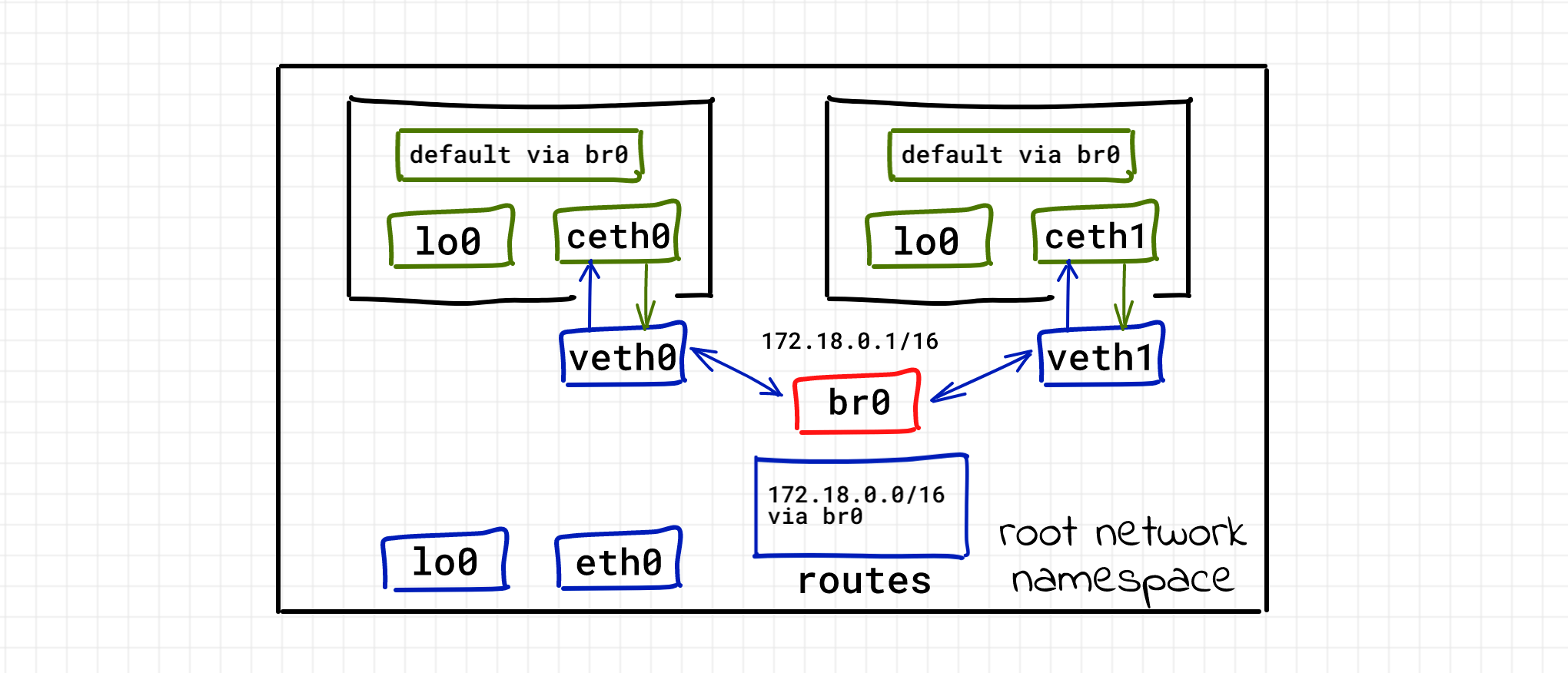

这个改动基本上把主机变成了路由,并且网桥接口变成了容器间的默认网关。

容器网络其实并不难-4

很好,我们将容器连接到root命名空间上。现在,继续尝试将它们连接到外部世界。Linux上默认disable了网络包转发(比如,路由功能)。我们需要先启用这个功能:

# In the root namespace
sudo bash -c 'echo 1 > /proc/sys/net/ipv4/ip_forward'

再次检查连通性:

$ sudo nsenter --net=/var/run/netns/netns0
$ ping 8.8.8.8
# hangs indefinitely long for me...

还是不工作。哪里弄错了呢?如果容器可以向外部发包,那么目标服务器无法将包发回容器,因为容器的IP地址是私有的,那个特定IP的路由规则只有本地网络知道。并且有很多容器共享的是完全相同的私有IP地址172.18.0.10。这个问题的解决方法称为网络地址翻译(NAT)。在到达外部网络之前,容器发出的包会将源IP地址替换为主机的外部网络地址。主机还会跟踪所有已有的映射,会在将包转发回容器之前恢复之前被替换的IP地址。听上去很复杂,但是有一个好消息!iptables模块让我们只需要一条命令就可以完成这一切:

$ sudo iptables -t nat -A POSTROUTING -s 172.18.0.0/16 ! -o br0 -j MASQUERADE

命令非常简单。在nat表里添加了一条POSTROUTING chain的新路由,会替换伪装所有源于172.18.0.0/16网络的包,但是不通过网桥接口。
检查连通性:

$ sudo nsenter --net=/var/run/netns/netns0
$ ping -c 2 8.8.8.8
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.
64 bytes from 8.8.8.8: icmp_seq=1 ttl=61 time=43.2 ms
64 bytes from 8.8.8.8: icmp_seq=2 ttl=61 time=36.8 ms
--- 8.8.8.8 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 2ms
rtt min/avg/max/mdev = 36.815/40.008/43.202/3.199 ms

要知道这里我们用的默认策略——允许所有流量,这在真实的环境里是非常危险的。主机的默认iptables策略是ACCEPT:

sudo iptables -S
-P INPUT ACCEPT
-P FORWARD ACCEPT
-P OUTPUT ACCEPT

Docker默认限制所有流量,随后仅仅为已知的路径启用路由。
如下是在CentOS 8机器上,单个容器暴露了端口5005时,由Docker daemon生成的规则:
$ sudo iptables -t filter --list-rules
-P INPUT ACCEPT
-P FORWARD DROP
-P OUTPUT ACCEPT
-N DOCKER
-N DOCKER-ISOLATION-STAGE-1
-N DOCKER-ISOLATION-STAGE-2
-N DOCKER-USER
-A FORWARD -j DOCKER-USER
-A FORWARD -j DOCKER-ISOLATION-STAGE-1
-A FORWARD -o docker0 -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT
-A FORWARD -o docker0 -j DOCKER
-A FORWARD -i docker0 ! -o docker0 -j ACCEPT
-A FORWARD -i docker0 -o docker0 -j ACCEPT
-A DOCKER -d 172.17.0.2/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 5000 -j ACCEPT
-A DOCKER-ISOLATION-STAGE-1 -i docker0 ! -o docker0 -j DOCKER-ISOLATION-STAGE-2
-A DOCKER-ISOLATION-STAGE-1 -j RETURN
-A DOCKER-ISOLATION-STAGE-2 -o docker0 -j DROP
-A DOCKER-ISOLATION-STAGE-2 -j RETURN
-A DOCKER-USER -j RETURN


$ sudo iptables -t nat --list-rules
-P PREROUTING ACCEPT
-P INPUT ACCEPT
-P POSTROUTING ACCEPT
-P OUTPUT ACCEPT
-N DOCKER
-A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER
-A POSTROUTING -s 172.17.0.0/16 ! -o docker0 -j MASQUERADE
-A POSTROUTING -s 172.17.0.2/32 -d 172.17.0.2/32 -p tcp -m tcp --dport 5000 -j MASQUERADE
-A OUTPUT ! -d 127.0.0.0/8 -m addrtype --dst-type LOCAL -j DOCKER
-A DOCKER -i docker0 -j RETURN
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 5005 -j DNAT --to-destination 172.17.0.2:5000


$ sudo iptables -t mangle --list-rules
-P PREROUTING ACCEPT
-P INPUT ACCEPT
-P FORWARD ACCEPT
-P OUTPUT ACCEPT
-P POSTROUTING ACCEPT


$ sudo iptables -t raw --list-rules
-P PREROUTING ACCEPT
-P OUTPUT ACCEPT

让外部世界可以访问容器(端口发布)

大家都知道可以将容器端口发布给一些(或者所有)主机的接口。但是端口发布到底是什么意思呢?
假设容器内运行着服务器:

$ sudo nsenter --net=/var/run/netns/netns0
$ python3 -m http.server --bind 172.18.0.10 5000

如果我们试着从主机上发送一个HTTP请求到这个服务器,一切都工作得很好(root命名空间和所有容器接口之间有链接,当然可以连接成功):

# From root namespace
$ curl 172.18.0.10:5000
<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.01//EN" "http://www.w3.org/TR/html4/strict.dtd">
# ... omitted lines ...

但是,如果要从外部访问这个服务器,应该使用哪个IP呢?我们知道的唯一IP是主机的外部接口地址eth0:

$ curl 10.0.2.15:5000
curl: (7) Failed to connect to 10.0.2.15 port 5000: Connection refused

因此,我们需要找到方法,能够将到达主机eth05000端口的所有包转发到目的地172.18.0.10:5000。又是iptables来帮忙!

# External traffic
sudo iptables -t nat -A PREROUTING -d 10.0.2.15 -p tcp -m tcp --dport 5000 -j DNAT --to-destination 172.18.0.10:5000
# Local traffic (since it doesn't pass the PREROUTING chain)
sudo iptables -t nat -A OUTPUT -d 10.0.2.15 -p tcp -m tcp --dport 5000 -j DNAT --to-destination 172.18.0.10:5000

另外,需要让iptables能够在桥接网络上截获流量:

sudo modprobe br_netfilter

测试:

curl 10.0.2.15:5000
<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.01//EN" "http://www.w3.org/TR/html4/strict.dtd">
# ... omitted lines ...

理解Docker网络驱动

我们可以怎么使用这些知识呢?比如,可以试着理解Docker网络模式[1]。
从–network host模式开始。试着比较一下命令ip link和sudo docker run -it –rm –network host alpine ip link的输出。它们几乎一样!在host模式下,Docker简单地没有使用网络命名空间隔离,容器就在root网络命名空间里工作,并且和主机共享网络栈。
下一个模式是–network none。sudo docker run -it –rm –network host alpine ip link的输出只有一个loopback网络接口。这和之前创建的网络命名空间,没有添加veth设备前很相似。
最后是–network bridge(默认)模式。这正是我们前文尝试创建的模式。大家可以试试ip 和iptables命令,分别从主机和容器的角度观察一下网络栈。

rootless容器和网络

Podman容器管理器的一个很好的特性是关注于rootless容器。但是,你可能注意到,本文使用了很多sudo命令。说明,没有root权限无法配置网络。Podman在root网络上的方案[2]和Docker非常相似。但是在rootless容器上,Podman使用了slirp4netns[3]项目:

从Linux 3.8开始,非特权用户可以创建user_namespaces(7)的同时创建network_namespaces(7)。但是,非特权网络命名空间并不是很有用,因为在主机和网络命名空间之间创建veth(4)仍然需要root权限

slirp4netns可以用完全非特权的方式将网络命名空间连接到Internet上,通过网络命名空间里的一个TAP设备连接到用户态的TCP/IP栈(slirp)。

rootless网络是很有限的:“从技术上说,容器本身没有IP地址,因为没有root权限,无法实现网络设备的关联。另外,从rootless容器ping是不会工作的,因为它缺少CAP_NET_RAW安全能力,而这是ping命令必需的。”但是它仍然比完全没有连接要好。

结论

本文介绍的组织容器网络的方案仅仅是可能方案的一种(可能是最为广泛使用的一种)。还有很多别的方式,由官方或者第三方插件实现,但是所有这些方案都严重依赖于Linux网络虚拟化技术[4]。因此,容器化可以认为是一种虚拟化技术。

参考链接:

  1. https://docs.docker.com/network/#network-drivers
  2. https://www.redhat.com/sysadmin/container-networking-podman
  3. https://github.com/rootless-containers/slirp4netns
  4. https://developers.redhat.com/blog/2018/10/22/introduction-to-linux-interfaces-for-virtual-networking/

发表评论
